| 加工定制：否 | 品牌：京瓷 | 型号：TCG070WVLPCANN-AN00-S |
| 种类：LCD液晶屏 | 屏幕尺寸：7英寸 | 色彩： 262K (6-bit) |
| 亮度：450cd/m2 (Typ.) | 对比度：1000:1 (Typ.) (透射) | 分辨率：800(RGB)X480,WVGA |
| 像素：RGB垂直条状 | 点距：0.0635x0.1905mm | 响应时间： 5/25 (Typ.) (Tr/Td) ms |
| 可视角度：80/80/60/80 (TypJ(CR≥10)° |

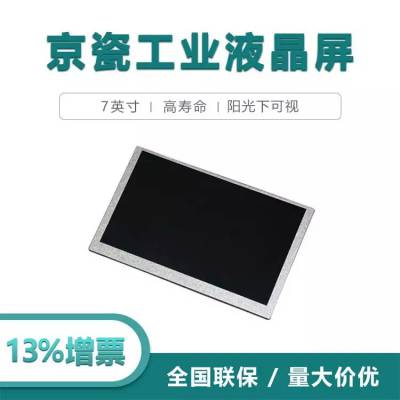

一：7寸工业液晶屏TCG070WVLPCANN-AN00-S基本信息
面板品牌 | KYOCERA |
面板型号 | TCG070WVLPCANN-AN00-S |
型号别名 | 无 |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
工作温度 | -20 ~ 70 °C |
存储温度 | -30~80°C |
二：7寸工业液晶屏TCG070WVLPCANN-AN00-S结构特征
液晶屏尺寸 | 7英寸 |
点分辨率 | 800(RGB)X480,WVGA |
像素排列 | RGB垂直条状 |
点间距 | 0.0635x0.1905 mm (HxV) |
像素间距 | 0.1905x0.1905 mm (HxV) |
面板重量 | 195g |
表面处理 | 雾面 |
显示尺寸 | 152.4 x 91.44 mm (HxV) |
外观厚度 | 8.2/8.5 (Typ/Max.) mm |
外观尺寸 | 165.5x1 04.4 mm (HxV) |
三：7寸工业液晶屏TCG070WVLPCANN-AN00-S光学特征
光学模式 | TN，常白显示，透射式 |
液晶屏亮度 | 450cd/m2 (Typ.) |
对比度 | 1000:1 (Typ.) (透射) |
显示颜色 | 262K (6-bit) |
白色坐标 | Wx:0.290; Wy:0.305色温8405K |
响应速度 | 5/25 (Typ.) (Tr/Td) (ms) |
可视角度 | 80/80/60/80 (TypJ(CR≥10) |
阳光下可视性 | 是 |
四、7寸工业液晶屏TCG070WVLPCANN-AN00-S发光系统
灯管位置 | 侧入式光源 |
光源类型 | WLED |
光源寿命 | 50K（Typ.） (小时) |
面板电压 | 12.0 V/14.1V (Typ./Max) |
面板电流 | 60 mA (Typ.) |
背光驱动 | 无 |
五、7寸工业液晶屏TCG070WVLPCANN-AN00-S信号接口
信号大类 | RGB |
信号小类 | RGB (1ch, 6-bit) |
接口电压 | 3.3V (Typ.) |
接口电流 | 180/235 mA (Typ/Max.) |
接口类型 | 端子 |
